FJX-T型鈦材蒸發循環泵為大流量、低揚程軸流泵，專供磷銨、磷酸、真空制鹽、氧化鋁、燒堿、輕工等行業中蒸發器的強制循環用，也可作結晶器、反應器的循環泵。
FJX-T - 800
FJX-T:蒸發循環泵代號
800:葉輪直徑
FJX-T系列循環泵為懸臂式結構，臥式安裝、部分規格消化吸收了國外先進產品的優點，因而具有下列特點：
1、慢速型：符合結晶工藝要求，運行平穩。
2、水力性能優異，效率＞70%，高效區寬，抗汽蝕性能好。
3、軸封先進：采用快裝式雙端面機械密封，設有迷宮式的內隔離室，改善軸封工作條件，機封壽命長。
4、調節泵參數容易：葉片安裝角可調，皮帶傳動改變轉速容易。
5、可靠性高：軸懸臂端設導流氣室，減少軸撓度。
6、水冷式軸承座：兩軸承處有水冷夾套，用稀油潤滑，選D級重型軸承，使用壽命長。
特殊形式
1、懸掛式泵：循環泵懸掛在蒸發器循環管下方，隨蒸發器熱膨脹，可取消蒸發器昂貴的大直徑波形膨脹節，減少占地面積。
2、彈簧式泵底座：泵底座下設有可調式彈簧盒，可取消蒸發器的波形膨脹節。
3、內置式循環泵：無泵體，專供內循環式蒸發器或結晶器用。

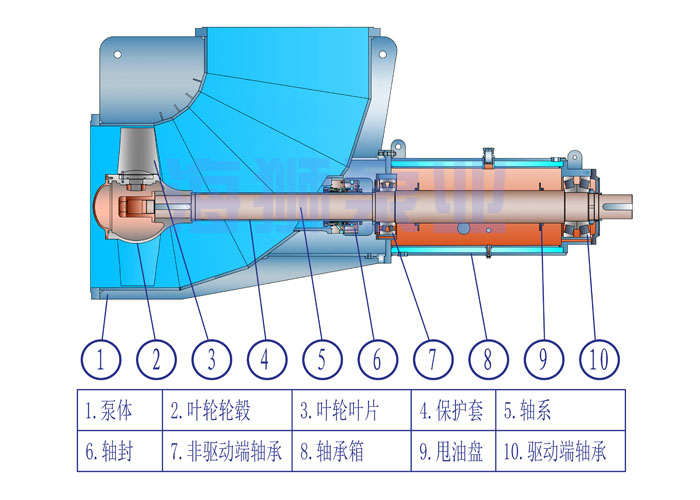

結構圖：
流量范圍：200～32000m3/h
揚程范圍：2～5m
工作壓力：1MPa·G
工作溫度：≤170℃
注：訂貨時用戶應提供詳細的數據表，由我公司根據要求的流量、揚程、介質特性，推薦合理的泵型號。
型 號 | 流量（m3/h） | 揚程 | 轉速 | 效率（%） |
FJX-T-150 | 100-150 | 1.5~2.5 | 1450 | 50~55 |
FJX-T-200 | 200～300 | 2~4 | 1450 | 52~63 |
FJX-T-250 | 250～600 | 1.5~5 | 740~1450 | 66~70 |
FJX-T-300 | 350～900 | 2~5 | 450~1450 | 69~73 |
FJX-T-350 | 550～1250 | 2~5 | 450~1450 | 70~75 |
FJX-T-400 | 820～1700 | 2~5 | 450~1050 | 71~75 |
FJX-T-500 | 1400～2700 | 2~5 | 450~840 | 74~77 |
FJX-T-600 | 2300～4200 | 2~5 | 350~700 | 75~77 |
FJX-T-700 | 3700～6000 | 2~5 | 350~600 | 75~78 |
FJX-T-800 | 4900～8000 | 2~5 | 290~525 | 76~79 |
FJX-T-900 | 6500～9900 | 2~5 | 290~465 | 76~80 |
FJX-T-1000 | 8200～14000 | 2~5 | 275~400 | 76~81 |
FJX-T-1100 | 12000～17000 | 2~5 | 275~380 | 76~81 |
FJX-T-1200 | 13000～18500 | 2~5 | 250~360 | 77~82 |
FJX-T-1300 | 16000～23500 | 2~5 | 250~330 | 78~82.5 |
FJX-T-1400 | 19400～26000 | 2~5 | 220~310 | 79~83 |
FJX-T-1500 | 22000～30000 | 2~5 | 200~290 | 79~83 |
FJX-T-1600 | 26000～45000 | 2~5 | 200~270 | 80~84 |
FJX-T-1700 | 29000～49000 | 2~5 | 180~250 | 81~85 |
FJX-T-1800 | 40000～55000 | 2~5 | 180~240 | 81~85 |
說明：上述性能范圍供用戶初步選型之用，具體性能參數選型需由本公司專業工程師經計算選型優化后確定。
